Manual de tornillería empleada en la Industria de la Construcción

La construcción de estructuras metálicas y torres de transmisión, por las consecuencias y graves daños económicos o personales que puede tener una falla, se consideran aplicaciones críticas de la tornillería.

Por lo anterior, se han creado y reconocido a nivel global, normas específicas, con requerimientos especiales para la tornillería a utilizar en esa aplicación.

Dichas normas están ejemplificadas en ASTM con los números A-307, A-325, A-394 y A-490 de tornillos, así como A-563 Y A-194/A-194M de tuercas y F-436 de arandelas planas, de las cuales estamos anexando información que consideramos importante y que puede ser de utilidad a sus departamentos de Ingeniería y Compras.

TORMEX, S.A. C.V., inicia sus actividades en 1949 y esta dedicada a la fabricación de tornillería de forja en caliente con configuraciones especiales, atendiendo los requerimientos de esta industria, la empresa esta comprometida en un proceso de mejora continua y en la aplicación de las normas aplicables a los productos que fabrica.

TORMEX cuenta con personal de amplia experiencia capaz de producir la tornillería utilizada en esta crítica rama industrial, además contamos con un laboratorio de calidad y aplicamos los procedimientos adecuados para cumplir dichas normas.

La garantía y la asistencia técnica brindada por TORMEX a sus clientes han hecho que ocupe un lugar destacado en la exportación a Estados Unidos, Canadá, Costa Rica, Venezuela y el mercado Interno.

Contamos con existencia constante de tornillería A-325 tipo1, A-490 tipo1 de las medidas de mayor consumo, así como de las tuercas y arandelas correspondientes.

Aplicamos recubrimiento electrolítico de zinc y cadmio y diromato amarillo (tropicalizado), galvanizado por inmersión en caliente y recomendamos para el A-490 tipo1 el acabado dacromet.

Si ustedes, como nosotros, se preocupan por la calidad de la tornillería, TORMEX, será su proveedor confiable.

TORNILLOS A-307 GRADO A

Resumen de la norma solo para Información en General

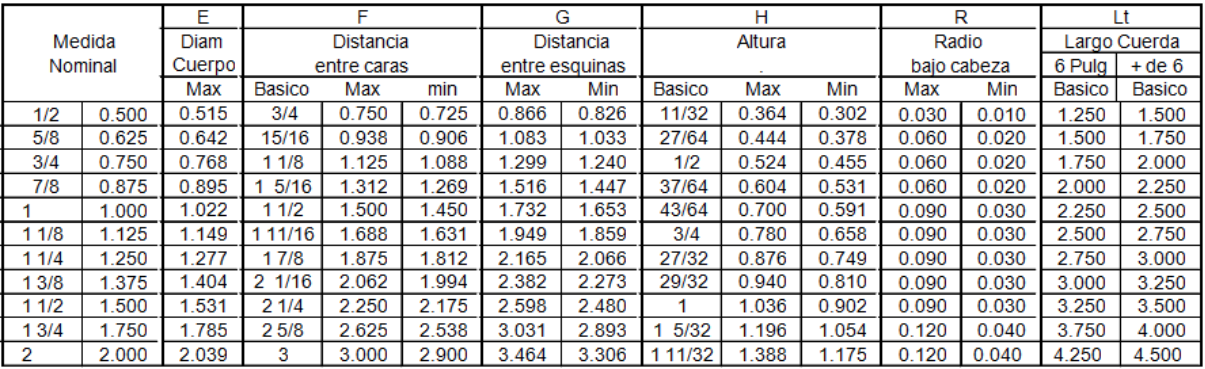

1.- Dimensiones

Norma ANSI/ASME B18.2.1 TORNILLOS HEXAGONALES

2.- Composición Química

Carbon Max 0.29
Manganeso Max 1,20
Fosforo Max 0.04
Azufre Max 0.15
Sulfur Max   0.15

3.- Requisitos de Dureza

Mínimo 69 Rockwell B
Máximo 100 Rockwell B

4.- Requisitos de tensión

Resistencia a la Tensión 60 ksi Min

TORNILLOS A-307 GRADO B

Resumen de la norma solo para Información en General

1.- Dimensiones

Norma ANSI B18.2.1 TORNILLOS HEXAGONALES PESADOS

2.- Composición Química

Carbon Max 0.29
Manganeso Max 1,20
Azufre Max   0.05
Sulfur Max   0.05

3.- Requisitos de Dureza

Mínimo 69 Rockwell B
Máximo 95 Rockwell B

4.- Requisitos de tensión

Resistencia ala Tensión 60 a 100 ksi

TORNILLOS A-394 T-0

Resumen de la norma solo para Información en General

1.- Dimensiones

Norma ANSI/ASME B18.2.1 TORNILLOS HEXAGONALES

2.- Composición Química

Carbon Max 0.55
Fosforo Max 0.048
Azufre Max 0.058

3.- Requisitos de Dureza

Mínimo 80 Rockwell B
Máximo 100 Rockwell B

4.- Requisitos de tensión

Resistencia a la Tensión 74 000 psi

TORNILLOS A-394 T-1

Resumen de la norma solo para Información en General

1.- Dimensiones

Norma ANSI/ASME B18.2.1 TORNILLOS HEXAGONALES

2.- Composición Química

Carbon 0.28 – 0.55
Manganeso Min 0.60
Fosforo Max 0.048
Azufre Max 0.058

3.- Requisitos de Dureza

Mínimo 25 Rockwell C
Máximo 34 Rockwell C

4.- Requisitos de tensión

Resistencia a la Tensión 120 000 psi

TORNILLOS A-325 TIPO 1

Resumen de la norma solo para Información en General

1.- Dimensiones

Norma ANSI B18.2.6 TORNILLOS ESTRUCTURALES

2.- Composición Química

Carbon 0.30-0.52
Manganeso Min 0.60
Fosforo Max 0.040
Azufre Max 0.050
Silicio 0.15-0.30

3.- Requisitos de Dureza

4.- Requisitos de tensión

Resistencia a la Tensión para Diámetros de 1/2 a 1″ Inclusive 120,000 psi Mínimo.
Resistencia a la Tensión para Diámetros de 1 1/8 a 1 1/2 Inclusive 105,000 psi Mínimo.

TORNILLOS A-490 TIPO 1

Resumen de la norma solo para Información en General

1.- Dimensiones

Norma ANSI B18.2.6 TORNILLOS ESTRUCTURALES

2.- Composición Química

Acero Aleado
Carbon para Tornillos hasta 1 3/8 0.30-0.48
Carbon para Tornillos de 1 1/2 0.35-0.53
Fosforo Max 0.040
Azufre Max 0.040

3.- Requisitos de Dureza

4.- Requisitos de tensión

TORNILLOS A-193 B7

Resumen de la norma solo para Información en General

1.- Dimensiones

Norma ANSI B18.2.1 Tornillos de Cabeza Hexagonal excepto Diámetro del cuerpo y radio

2.- Composición Química

Acero SAE/AISI 4140

3.- Requisitos de Dureza

Hasta 2-1/2 de Diámtero inclusive 35 HRC Máximo

4.- Requisitos Mecánicos

Resistencia a la Tensión 125,000 psi mínimo.
Límite de Cedencia 105,000 psi mínimo.
Elongación en 4 Diámetros 16% mínimo.
Reducción de Area 50% mínimo.

TUERCA HEXAGONAL

Resumen de la norma solo para Información en General

1.- Dimensiones Tuerca Hexagonal Liviana

Norma ANSI B18.2.2 TUERCA HEXAGONAL

2.- Dimensiones Tuerca Hexagonal Pesada

GUIA DE COMPATIBILIDAD DE TORNILLO Y TUERCA

NORMAS

Resumen de las normas solo para Información en General

1.- Composición Química

2.-Propiedades Mecánicas

VALORES DE TORQUE COMO REFERENCIA

ESTOS VALORES NO DEBEN SER USADOS PARA INSTALACION O INSPECCION. SOLO SON UNA REFERENCIA DE VALORES PROMEDIOS USADOS.

EL TORQUE DEPENDE DE LA LIMPIEZA , ACABADO Y LUBRICACION DE LOS ELEMENTOS USADOS EN EL ENSAMBLE .

FORMULA

T = K * P * D
Where
T = Torque en pulg – libras
K = Factor Puede variar de 0.1 a 0.25
P = Tensión del Tornillo en Libras
D = Diámetro del tornillo en Pulgadas
Para mayor información acudir a información especializada como: Steel Structures Technology Center Inc.

Peso de Tornillos estructurales A-325 y A-490

Con tuerca (Kgs por 100 piezas)

Otros productos que podemos fabricar:

CONFIGURACION:

  • ANCLAS
  • BIRLOS
  • ESPARRAGOS
  • ESCALONES
  • TORNILLOS CILINDRICOS CON HEXAGONO INTERIOR
  • TORNILLOS AVELLANADOS CON HEXAGONO INTERIOR
  • TORNILLOS FORRO MOLINO
  • TORNILLOS DE OJO
  • TORNILLOS DE VIA
  • TORNILLOS AVELLANADOS CON RANURA
  • TORNILLOS ARADOS
  • TORNILLOS CON CABEZA “T”
  • TORNILLOS COCHE
  • TORNILLOS DE BRIDA CON CABEZA DE 12 PUNTAS
  • TORNILLOS DE BRIDA HEXAGONALES
  • TORNILLOS HEXAGONALES Y CUADRADOS PARA MADERA
  • TORNILLOS CON CABEZA CUADRADA
  • HERRAJES PARA TORRES DE TRANSMISION



PROPIEDADES MECANICAS:

SAE GRADOS 1, 2, 5 Y 8
ISO 898-1 CLASES 3.6, 4.6, 4.8, 5.6, 6.8, 8.8, 10.9 Y 12.9
8, 10.9, AND 12.9
ACEROS INOXIDABLES I-304 (18.8) Y I-316 CLASE 1
GRADO B7M

TAMAÑOS:

DIAMETROS DE ½ A 3″
DIAMETROS DE M12 A M76

ROSCAS (CUERDAS):

PULGADAS Y METRICOS
GRUESAS Y FINAS
